* 整体落地式室内安装

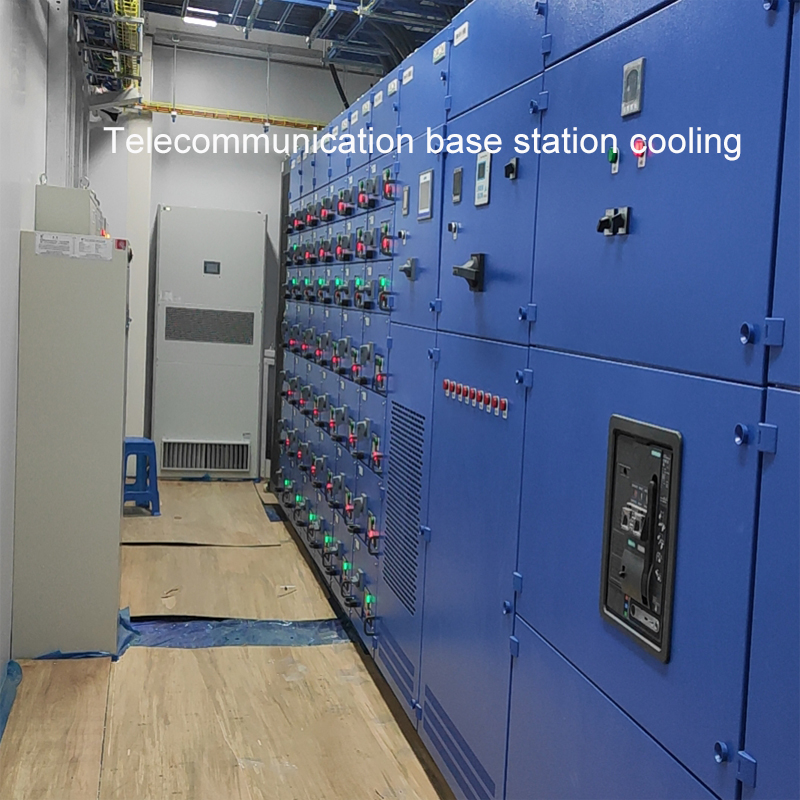

* 安装在基站或机房内
* 低除湿制冷功能
* 天然节能冷却功能
* 多重保护功能
* 报警输出功能
* 可视化人性操作界面
* 来电自启动功能
* 远程监控功能
* 易维护结构设计
1、 双模式制冷实现节能
该产品具备压缩制冷和天然冷却两种实用的制冷方式，通过主控制板及多个内外温度传感器的全自动电脑控制，根据基站室内和室外温度的要求和变化，自动切换机组的制冷方式，当室外温度较低时，机组启动天然冷却功能，抽取室外较冷空气，经过滤后进入室内冷却；当室外温度较高时，则切换为压缩制冷模式，压缩机启动，对室内进行冷却。采用双模式制冷，可以充分利用自然条件对室内温度进行控制，达到节能及延长空调压缩机制冷系统使用寿命的目的，有效降低运行成本和运行维护成本。
设计参数及控制逻辑：
18℃ ~ 32℃，相对湿度35% ~ 75%，不得结露；
当室外干球温度大于28℃时，制冷模式开启，新风模式关闭；
当室外干球温度在14℃~ 28℃时，且相对湿度小于75%时，制冷模式关闭，新风模式开启；
当室外干球温度低于14℃时，室外新风和室内回风在机组内混合后，以不低于18℃向室内送风；
雨天或夏季当室外湿度≥75%时，新风模式关闭，制冷模式开启。
2、 联机功能
具有单机工作、双机同时工作和双机自动切换及故障自动切换功能。
3、 远程监控功能
该机设有标准配置的RS485通讯接口，可与上位机连接进行通讯，实现实时监控、远程参数调整改变运行设置、设备测试及故障多方式报警及远程故障排除等功能，大幅度提高运行可靠性及实现维护简单化。
4、 来电自启动功能
断电后来电，该机自动重新启动，并恢复到断电前设置的参数运行。
5、 可视化人性操作界面
设有前LED触碰式显示面板。
运行时，可显示如下信息：
Ø 运行模式：待机、制冷、通风、自检运行。
Ø 温度：室内温度、室外环境温度、蒸发器温度、冷凝器温度。
Ø 湿度：室外相对湿度。
Ø 电流：压缩机运行电流、内风机运行电流、外风机运行电流。
Ø 故障：故障出现时，显示故障内容。
Ø 参数：所有运行和设置参数。
Ø 操作触控键：设有菜单和其它触控键，可通过触控键实现显示屏页面浏览、所有参数设置和其它功能。
6、 集成控制电路，功能更全面
结合多方面经验、考虑到用户使用方便性和系统控制更优化性，自主研发了集成控制板，功能更全面：
Ø 4路NTC感温探头。
实时检测室内、外温度及比较其温差，合理分配压缩机和风门的工作，使节能更优化。
检测制冷系统内部两点的温度，诊断和保护制冷系统。
Ø 3路电流检测模块
实时监控机组运行部件（压缩机、内风机、外风机）的运行电流，并和标准值对比诊断。更准确的监控和诊断机组内部运行部件。
Ø 湿度检测
实时检测室外湿度。
Ø 3路干接点告警输出
配置空调告警、温度告警、湿度告警输出。
Ø 压缩机和风门运行分配更合理、安全系统根据室内外温度和温差，合理安排压缩机或风门运行，使机组运行更节能。
Ø 远程开关机功能
配置一路信号输入控制空调开关机。
Ø 漏水告警功能
实时监测系统内部是否有水侵入。
Ø 故障应急功能
当某个运行部件出现故障时，系统可分配其它部件运行尽可能的确保室内温度：
l 当制冷系统出现故障时，系统将自行更改内部运行参数，充分利用风门来降低室内温度。
l 当内风机出现故障时，系统将启动外风机运行进行通风降温。
Ø 系统自检功能
设有系统自检功能，当启动该功能后，系统可对所有运行部件、感温探头、各种保护开关进行分步检测，确认其是否完好，检测过程中若某个部件故障，则系统发出报警并显示该部件故障，便于用户维护。
Ø 运行参数更改功能
可通过显示面板和触控键，更改内部所有的运行参数。
7、 多重保护功能
为了确保机组安全运行，系统内集成了多种保护：
Ø 三相电源相序。
Ø 压缩机高压、低压保护。
Ø 蒸发器结冰保护。
Ø 氟利昂泄露保护。
Ø 压缩机过负荷保护。
Ø 过滤网压差保护。
Ø 压缩机、内风机、外风机过电流保护。
Ø 压缩机运行时间保护。
8、 便于维护的特殊结构
为了方便客户维修，对机组机构进行了特殊设计，有以下特点：
Ø 可拆卸面板：所有面板均可拆卸，方便维护。
9、 微正压设计
机组在运行通风功能时，抽取室外冷空气进入室内，从而使室内比室外保持较高的空气压力，避免了在通风模式外部灰尘通过其它缝隙进入基站内部。
10、 可清洗金属优质室外侧过滤网及室内的G4 过滤网，
在外风道上配备了可清洗过滤网：
Ø 方便清洗和更换。
Ø 防止昆虫的进入，初步过滤了外侧空气。
Ø 保护了冷凝器，避免了由于灰尘的进入使冷凝器换热效率降低。
室内的G4 过滤网保证过滤的90%的尘埃。
11、 防雨、防空气短路风道
上、下风道的叶片进行了特殊设计，机组在压缩制冷时，不会出现室外侧冷风和热风短路的现象。冷凝器得到了充分的冷却，提高了制冷效率。
12、 采用优质高效配件
为了确保机组的运行安全及使用寿命，关键部件采用了优质知名配件。
